SPRESENSE Wi-Fi ADD-ON BOARD / iS110B

SPRESENSEに、
Wi-Fi接続を。

SONY SPRESENSE向けのWi-Fi Add-onボード。Telit GS2200MIZを搭載し、2.4GHz Wi-FiとSPI接続に対応します。

販売サイトを見る→特長を見る→

iS110BSPRESENSE Wi-Fi ADD-ON BOARD

2.4GHzWi-Fi

802.11b/g/nSTANDARD

SPISTANDARD INTERFACE

GS2200MIZMODULE

01OVERVIEW

小型ボードで、
無線接続を追加。

アクセスポイント／ステーションの両モード、Wi-Fi Direct、WPSに対応。チップアンテナを実装し、SPIを標準、UARTをオプションとして用意します。SPRESENSE本体は別売です。

01 / CONNECT

SPRESENSEにWi-Fiを追加

SPRESENSE向けの小型Add-onボードです。

02 / INTERFACE

SPIを標準搭載

SPI接続を標準とし、UARTはオプションで対応します。

03 / SERVICE

多様な通信機能

DHCP、HTTPS、MQTTなどのプロトコルに対応します。

02APPLICATIONS

現場で使い続けるための、
確かな選択肢。

設備の遠隔監視

設備やセンサーの情報をWi-Fi経由で収集する用途へ。

デジタルサイネージ

SPRESENSEを用いた表示機器のネットワーク接続へ。

施設・環境計測

太陽光設備や施設園芸などの情報収集へ。

03SPECIFICATIONS

主な製品仕様

Wi-Fi2.4GHz

STANDARD802.11b/g/n

STANDARD INTERFACESPI

MODULEGS2200MIZ

TECHNICAL SPECIFICATIONSiS110B SERIES

01WIRELESS

ModuleTelit GS2200MIZ

Wi-FiIEEE 802.11b/g/n（2.4GHz）

Modesアクセスポイント／ステーション、Wi-Fi Direct、WPS

Transmit power (Typical)802.11b 1Mbps：+15dBm / 802.11g 6Mbps：+14dBm / 802.11n MCS0：+14dBm

Receive sensitivity (Typical)802.11b 1Mbps：-91dBm / 802.11g 6Mbps：-88dBm / 802.11n MCS0：-88dBm

Antennaチップアンテナ内蔵

02INTERFACE

Host interfaceSPI（標準）、UART（オプション）

ServicesDHCP、HTTPS、SNTP、CoAP、DTLS、MQTT

03ENVIRONMENT

Operating Temperature-40~+70℃

CertificationTELEC（技適）／FCC／CE

NoteSPRESENSE本体は別売。通信速度はSPRESENSEのSPIクロックに依存します。

開発資料とお問い合わせ先

ソフトウェアに関してIDYからの直接的なサポートは行っておりません。

資料・サンプルコード

お使いの基板バージョンと開発環境を確認して、公開資料・サンプルコードを参照してください。現行のGitHubコードにはType-C用の処理があります。過去の変更差分・patchは旧サンプル向けの履歴資料であり、現行コードへの適用を案内するものではありません。

開発に関する質問

サンプルコードの不具合はGitHubの既存Issueを確認し、必要に応じて基板バージョン・開発環境・再現手順を添えて投稿してください。SPRESENSEの開発環境・プログラミングに関する質問はSONY公式の案内を参照してください。日本語はStack Overflowでspresenseタグを付けます。

IDYへの製品相談

ハードウェアの不具合、個別開発・カスタマイズのご相談はIDYへお問い合わせください。iS110BはIDYでは直接販売しておりません。ご購入は製品ページの販売サイトをご利用ください。

販売サイトを見るハードウェアの相談

04INSTALLATION & PINOUT

取付方法とピン接続

SPRESENSEへの取付には上部両側の各9ピンを使用します。下部に4ピンずつ残す向きで取り付けてください。接続は基板バージョンによって異なるため、お使いの基板に対応する図を確認してください。

スマートフォンでは図を横にスクロールできます。図をクリックすると、元の解像度で新しいタブに開きます。

iS110B V1.0CとSPRESENSE CXD5602の両側ピン接続図。電源、GND、SPIおよび制御信号の接続を表示。 — V1.0C ピン接続図

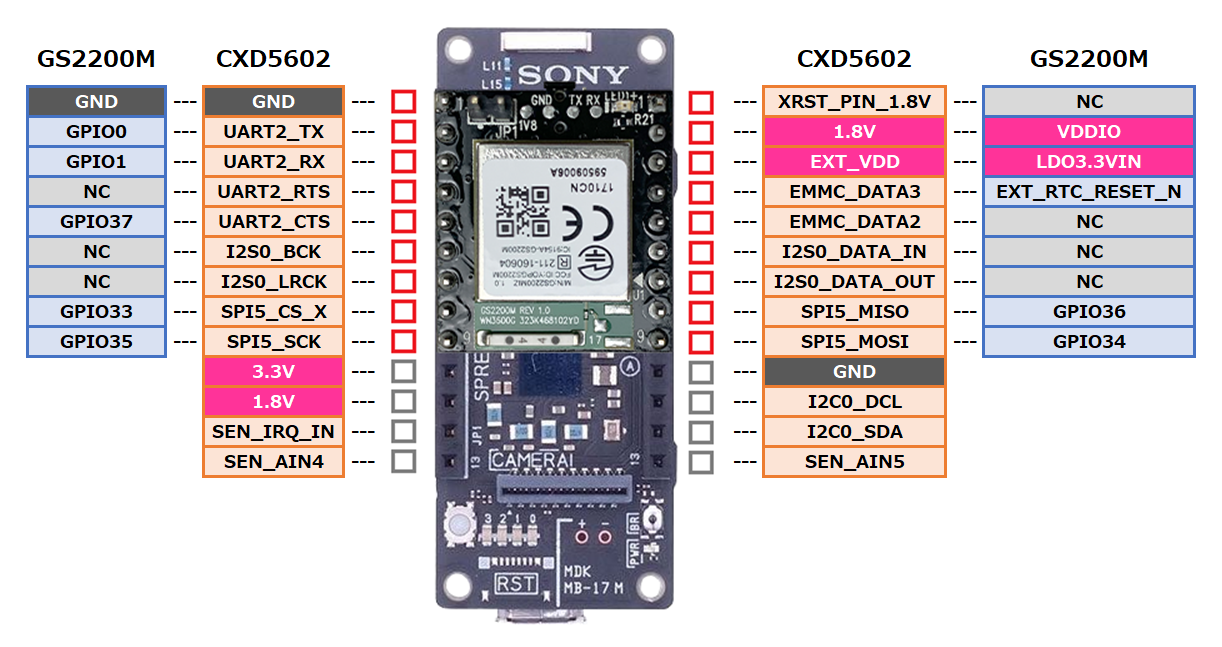

iS110B V1.0BとSPRESENSE CXD5602の両側ピン接続図。電源、GND、SPIおよび制御信号の接続を表示。 — V1.0B ピン接続図

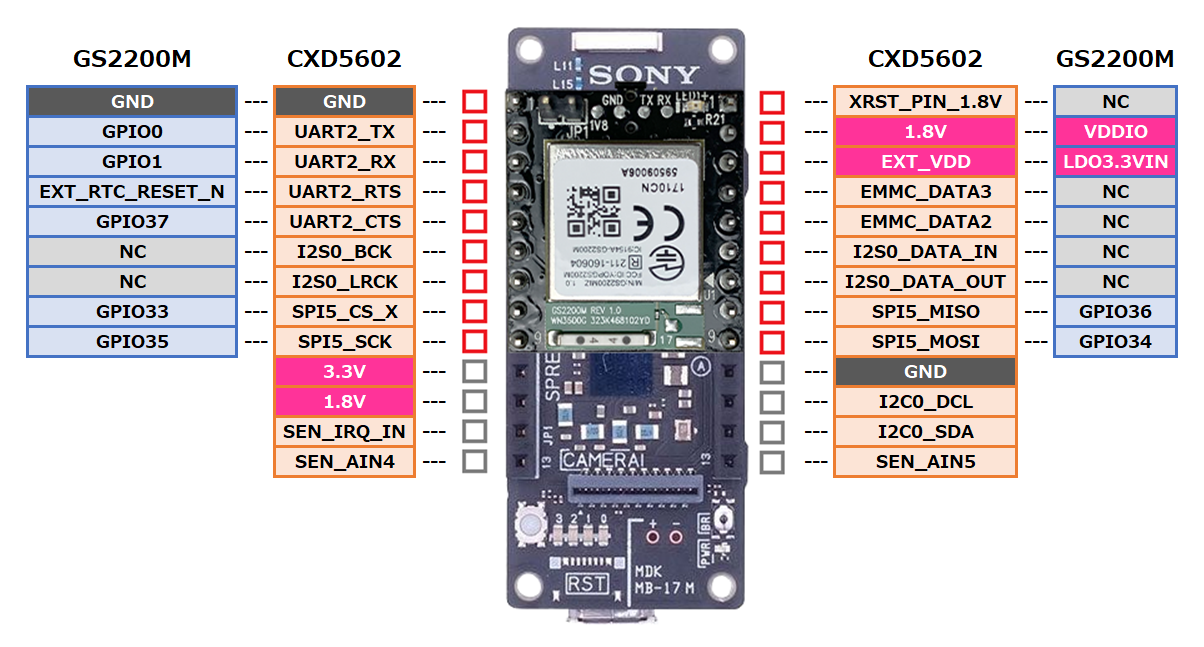

iS110B V1.0AとSPRESENSE CXD5602の両側ピン接続図。電源、GND、SPIおよび制御信号の接続を表示。 — V1.0A ピン接続図

05BOARD REVISIONS

基板バージョンの識別

基板バージョン	識別方法	変更点と目的
V1.0A	REV:1.0表記、赤ドットマークなし	初期バージョン
V1.0B	REV:1.0表記、赤ドットマークあり	R2を削除、R4を追加。SPRESENSEのUARTピンをUARTとして設定した状態でもUART経由でFWを書き込めるように変更。
V1.0C	REV:1.0表記、黄ドットマークあり	R7を削除、R9を追加。GS2200MIZをSPIで使用しながらSPRESENSEのUARTピンを別途利用できるように変更。

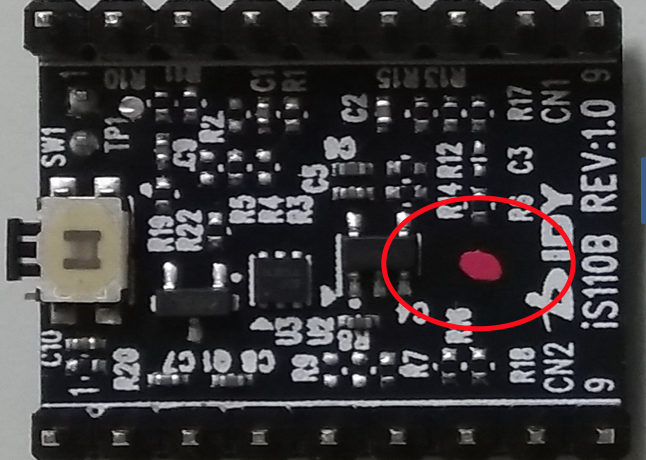

iS110B V1.0B基板を識別する赤ドットマークの写真 — V1.0B：赤ドットマーク

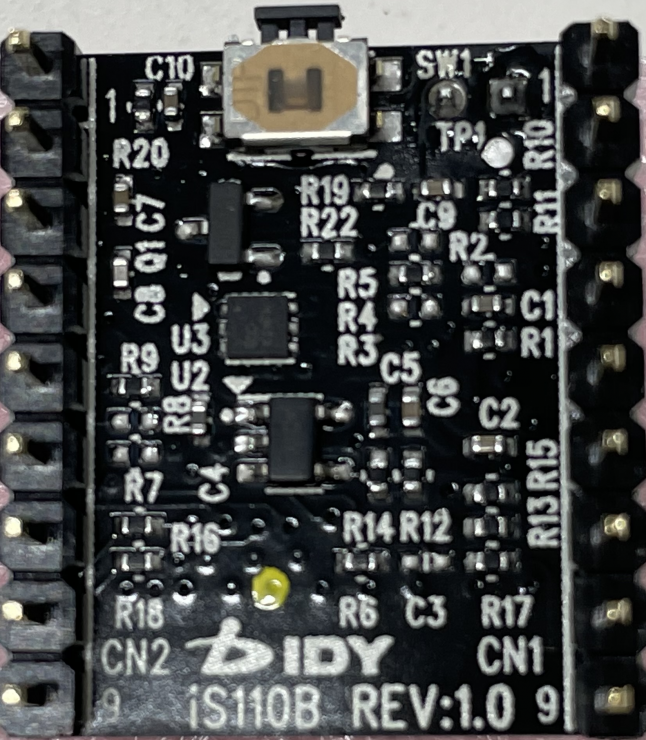

iS110B V1.0C基板を識別する黄ドットマークの写真 — V1.0C：黄ドットマーク

出荷時のFWバージョン

旧サイトで案内していた出荷時FWは、V1.0Aが5.7.1、V1.0B以降が5.8.1です。V1.0AでもGS2200MIZ上に赤黒赤のマークがある基板には5.8.1を書き込んでいます。Azure IoT HubへMQTTで接続する場合は5.8.1以降を使用してください。

06PIN CUSTOMIZATION

ピン接続の変更方法

EXT_RTC_RESET_NとGPIO37の接続先は0Ωジャンパーの位置で変更できます。各信号につき選べる位置は1つです。V1.0Cの標準位置はEXT_RTC_RESET_NがR4（EMMC_DATA3）、GPIO37がR9（EMMC_DATA2）です。

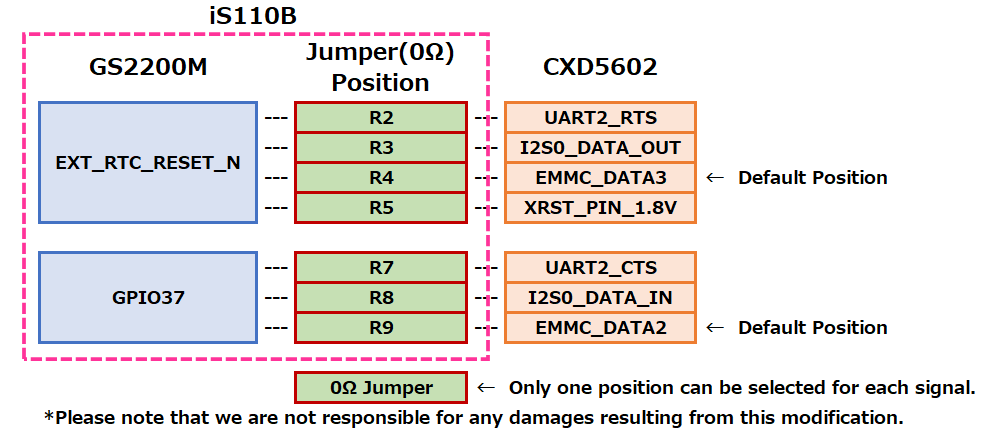

EXT_RTC_RESET_NはR2・R3・R4・R5、GPIO37はR7・R8・R9から1箇所ずつ選択するジャンパー変更図。標準位置はR4とR9。 — V1.0C ジャンパー接続変更図

接続変更によって生じた破損は保証対象外となります。

07RELATED PRODUCTS

ご購入について

iS110Bは、コアスタッフオンラインまたはレスターオンラインストアでお買い求めください。IDYでは直接販売しておりません。

コアスタッフオンラインレスターオンラインストア

価格・在庫・納期・ご注文に関するお問い合わせは、各販売サイトでご確認ください。
