既存エリアを活用
全国に整備されたLTEネットワークを活かし、導入しやすい設備通信を構成します。
GIGABIT LTE EDGE GATEWAY / iR721B
現場で磨いた、
産業用LTE。
3GPP Rel.12準拠、最大3CA・2x2 MIMOによる最大600Mbps対応。産業I/Oとエッジ処理を備えた固定設置型LTE Gatewayです。
iR721BGIGABIT LTE EDGE GATEWAY
CAT.12LTE ADVANCED PRO
600 MbpsMAXIMUM DOWNLINK
3CACARRIER AGGREGATION
8GB eMMCEDGE STORAGE
01OVERVIEW
LTEで支える、
長期安定運用。
広く整備されたLTEエリアを活用し、設備や装置の通信を安定して維持。長期運用される産業システムに必要な、シンプルで確かな通信基盤を提供します。
アプリを実装できるエッジ環境
8GB eMMCとDual Core CPUを搭載し、独自アプリケーションを実装できます。
産業I/Oを標準装備
GbE LAN/WAN、RS232/485、2系統のDIOを備え、既存設備へ接続できます。
02APPLICATIONS
現場で使い続けるための、
確かな選択肢。
設備の遠隔監視
離れた拠点の設備状態や計測情報をLTE経由で収集。
既存設備のIoT化
既存装置へモバイル通信を追加し、保守や運用の遠隔化を支援。
地域BWA
地域BWA SIMによる接続確認実績を活かし、地域通信基盤での活用を支えます。
03PRODUCT & INTERFACES

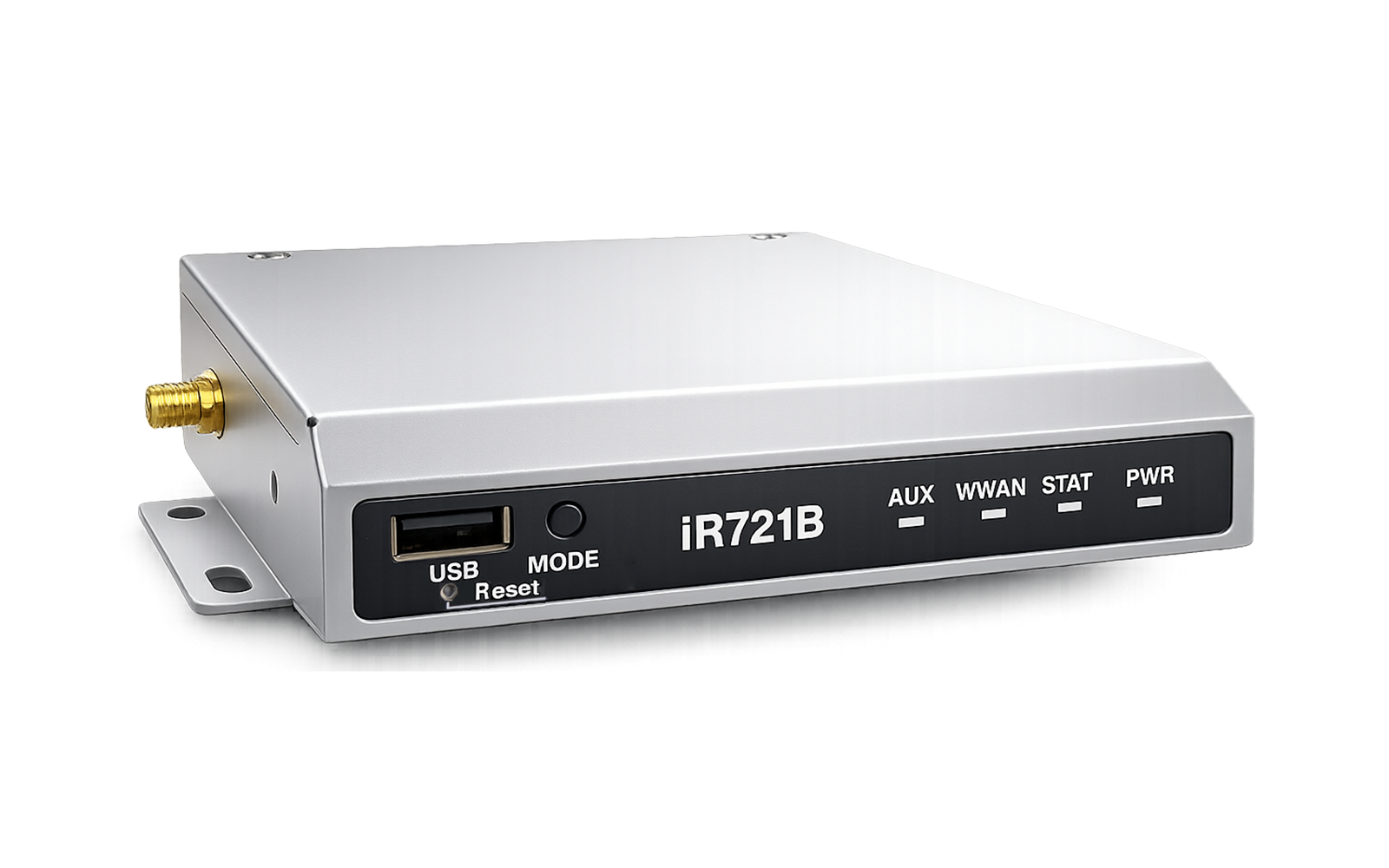

製品外観とインターフェース

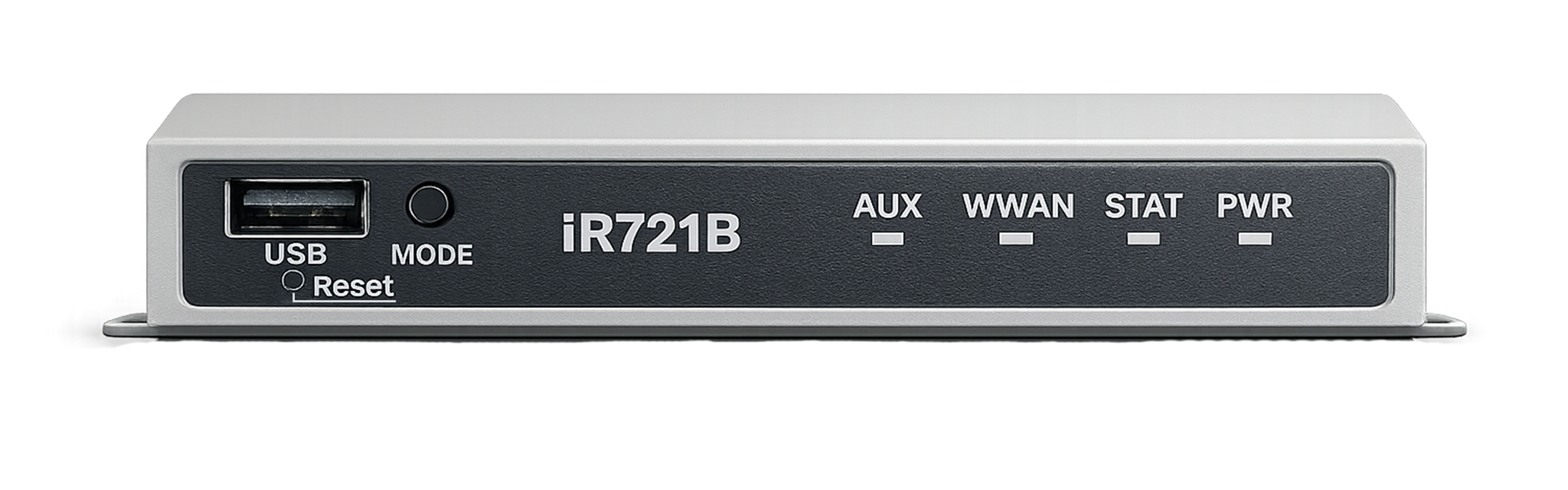

01020301
USB保守・拡張
02
MODE / RESET操作・復旧
03
STATUS LEDsAUX / WWAN / STAT / PWR

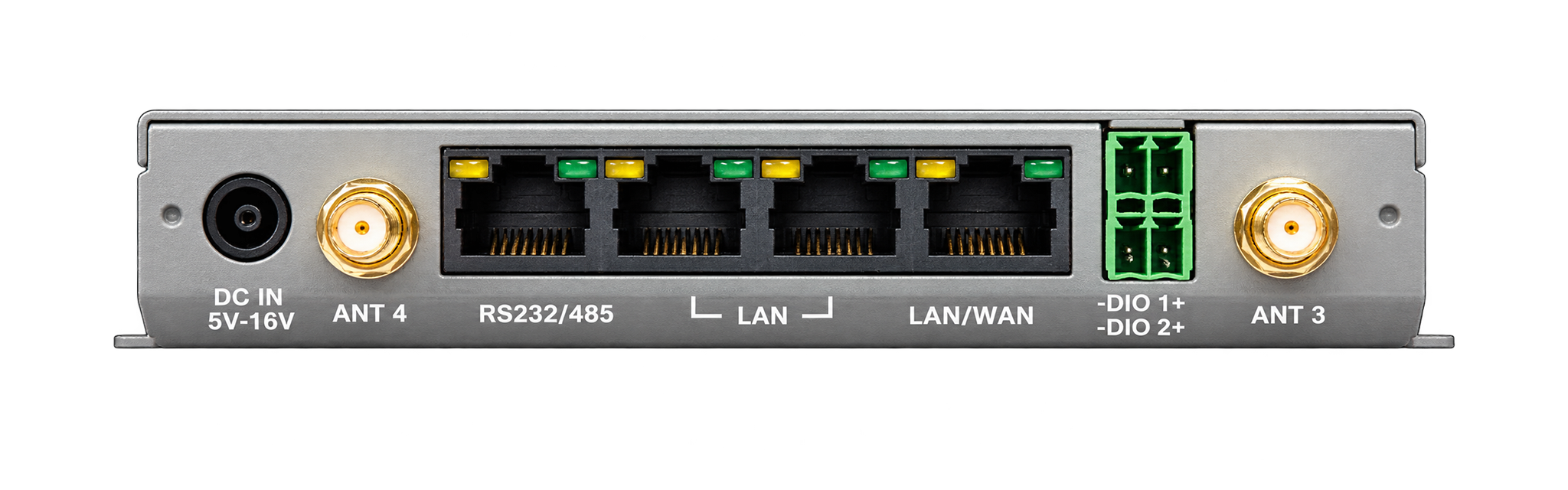

0102030405060701
DC INDC 5〜16V
02
ANT 4AUXアンテナ
03
RS232/485シリアルI/F
04
LAN ×21GbE
05
LAN/WAN1GbE
06
DIO ×2デジタルI/O
07
ANT 3LTEアンテナ
04SPECIFICATIONS
主な製品仕様
01MOBILE
NETWORK
ModelsiR721B-LTE4 / iR721B-LTE12
3GPPRel.12
LTECat.12 / 最大3CA / 2x2 MIMO / 最大600Mbps
4G BandsB1 / 2 / 3 / 4 / 5 / 7 / 8 / 12 / 13 / 14 / 17 / 18 / 19 / 20 / 25 / 26 / 28 / 29 / 30 / 38 / 39 / 40 / 41 / 42 / 43 / 48 / 66 / 71
02EDGE &
INTERFACE
CPU / MemoryMIPS1004Kc Dual Core 880MHz / 512MB DDR3 / 8GB eMMC
EthernetGbE LAN/WAN共用 x3
Industrial I/ORS232/485 x1 / DIO x2
Expansion InterfaceWISE CONNECT®
AntennaLTE用SMA x2 / AUX SMA x2
03POWER &
ENVIRONMENT
PowerAC100〜240V / DC 12V 3A
Dimensions / Weight77.9（SMA含む88）x 125（取付耳145）x 24.8mm / 372g
Operating Temperature-10〜60℃
Storage / Humidity-20〜70℃ / 10〜95%（結露なきこと）
