INDUSTRIAL 5G EDGE GATEWAY / iR730B SERIES
受け継いだ信頼を、5Gの時代へ。受け継いだ信頼を、5Gの時代へ。
iR700Bシリーズから受け継いだ小型筐体と産業I/Oの思想を継承。既存設備を活かしながら、LTEから5G Multi-RATへ。長期運用される産業通信プラットフォームを、次の通信世代へ進化させます。
iR730BINDUSTRIAL 5G EDGE GATEWAY
5G Multi-RAT5G + LTE
77.9 × 125 × 24.8 mmCOMPACT PLATFORM
1GbE × 2LAN / LAN-WAN
JIS E 4031RAILWAY ENVIRONMENT
01 / PLATFORM EVOLUTION既存設備を活かし、
既存設備を活かし、
通信を5Gへ。既存設備を活かし、通信を5Gへ。
iR700Bシリーズで培ってきた小型固定設置型の筐体、RS232/RS485、DIO、Ethernetなどの産業I/O思想を継承。既存の設備資産を活かしながら、通信を5G Multi-RATへ進化させます。
LEGACY PLATFORMiR700B / iR720B
LTE / RS232・RS485 / DIO / Ethernet
→
5G EVOLUTIONiR730B Series
産業I/Oを継承し、5G Multi-RATへ
変えたのは、通信世代。受け継いだのは、現場への収まり。既存設備を活かし、5Gへ。
02 / 5G MULTI-RATLTEを使いながら、
LTEを使いながら、
5Gへ。LTEを使いながら、5Gへ。
通信インフラの移行期に、LTEか5Gかの二者択一にしない。キャリア5G、LTE、ローカル5Gなど、現場に必要なネットワークを選択できる5G Multi-RATプラットフォームです。
+
キャリア5G / ローカル5Gへ拡張
=
移行期の通信を一台で支える
REL.16 PERFORMANCEコンパクトな筐体に、用途で選べるRel.16 5G性能。
iR730B-101 / 102はともにRel.16世代。必要なキャリアアグリゲーション性能に合わせてモデルを選択できます。
Rel.16世代の5G Multi-RATを、コンパクトな産業用プラットフォームへ。
iR800B-102と同じ3CC CA / 200MHzのキャリアアグリゲーション仕様。
SAME 3CC CA / 200MHz AS iR800B-102iR730BCOMPACT / INDUSTRIAL I/O / MIGRATION
≠iR800B10GbE / EDGE COMPUTING / REDUNDANCY
03 / FANLESS THERMAL ENGINEERINGファンに頼らず、
ファンに頼らず、
5Gを冷やす。ファンに頼らず、5Gを冷やす。
IDYは、高発熱の5G RFモジュールから筐体までを一体で熱設計する6層サンドイッチ放熱構造を採用。冷却ファンなどの駆動部を持たず、5Gの高性能と産業用途に求められる安定動作を両立します。
FANLESS / NO MOVING PARTS駆動部をなくす。止まる要因を、ひとつ減らす。
冷却ファンに依存せず、6層の熱伝導経路で発熱を筐体へ逃がす。IDYが産業向け通信機器で培ってきた、長期安定運用のための放熱設計です。
FANLESSNO MOVING PARTS
6-LAYERSANDWICH THERMAL DESIGN
45°C REDUCTION89°C → 44°C / 25°C AMBIENT

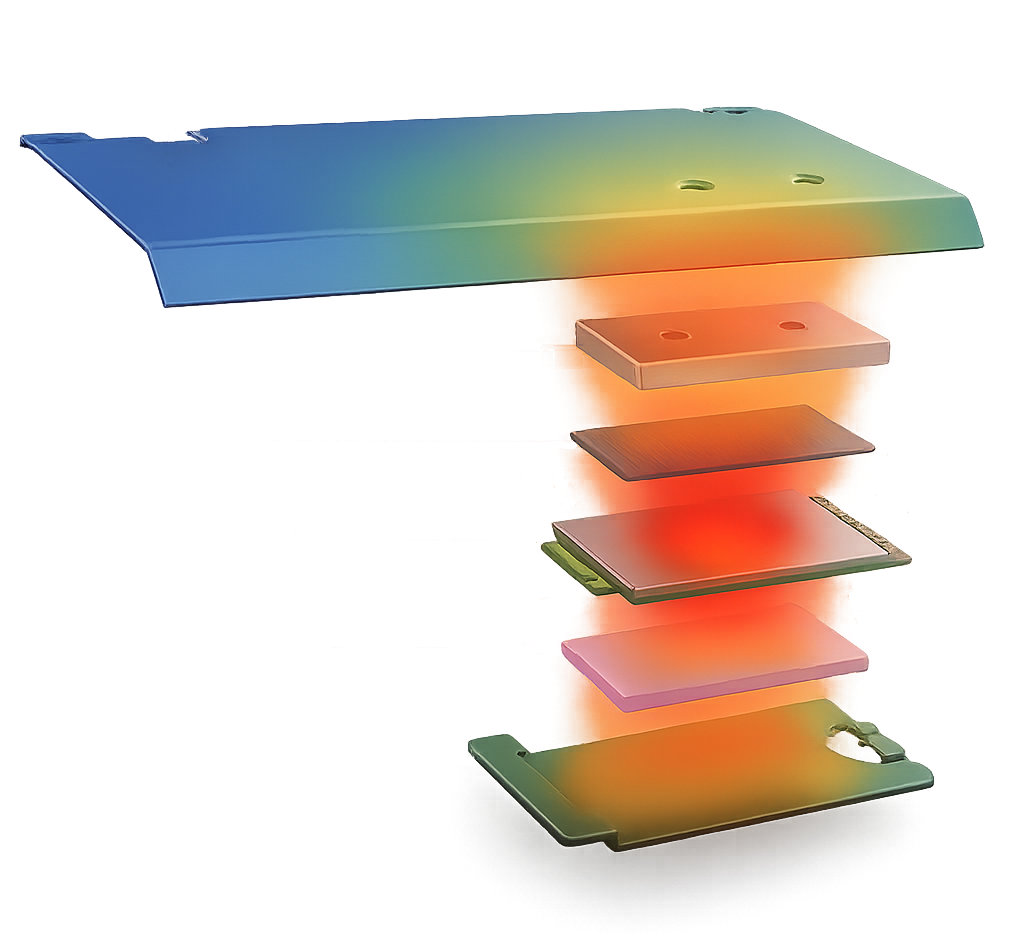

010203040506画像には番号のみを表示。構成部品の説明は右側に分離し、スマートフォンでも判読できる設計です。
THERMAL PERFORMANCE / 25°C AMBIENT
WITHOUT HEATSINK89°C
→TOP ALUMINUM HEATSINK44°C
45°C REDUCTION89°C → 44°C / モデム最大温度を45°C低減
熱をためず、筐体へ逃がす。
01放熱アルミジャケット02放熱アルミブロック03サーマルパッド045G RFモジュール05サーマルパッド06放熱アルミフレーム
※ iR730B-001（FN980m）、室温25℃。ヒートシンクなし構成と上面アルミヒートシンク構成の比較。上面アルミヒートシンク構成ではMigrationは発生しませんでした。
HIGH TEMPERATURE VERIFICATION室温60℃でも、モデム最大80℃。サーマルスロットリングを抑制して、止めない。
高温環境でも放熱構成を実機で確認。限界条件まで評価して、産業用途の安定動作を設計します。
INDUSTRIAL DESIGN PHILOSOPHYファンレスは、静かにするためではない。
止めないための設計思想です。
止めないための設計思想です。
04 / 5G GENERATION EVOLUTION同じプラットフォームで、
同じプラットフォームで、
通信世代を進化させる。同じプラットフォームで、通信世代を進化させる。
2019年のRel.15世代から、Rel.16、そしてRel.17へ。長期運用される産業設備に合わせ、iR730Bプラットフォームそのものを継続的に進化させています。
iR730B-001 / 002
iR730Bの5Gプラットフォームを市場へ。現在も既存システム向けに継続運用。
iR730B-101 / 102
iR730B-101は2CC CA / 120MHz、iR730B-102は3CC CA / 200MHz。小型筐体のまま、Rel.16世代の5G性能を強化。
iR730B-105
LTE Cat.4クラスのデータ性能と5G固有機能を、産業機器へ展開するRedCap版。2026年度リリース予定。
iR730B-107
FN990B40を搭載するRel.17広帯域モデル。
05 / INDUSTRIAL RELIABILITY揺らすだけではない。
揺らすだけではない。
通信させながら、試す。揺らすだけではない。通信させながら、試す。
鉄道車両環境を想定した振動・衝撃試験では、LTE TesterとのOTA通信とPINGを監視しながら評価。試験後の外観・機能・内部状態まで確認しています。
TESTED WHILE CONNECTED振動中も、通信を止めずに評価。振動中も、通信を止めずに評価。
01LTE OTATesterと接続
02PINGPC間通信を監視
03X / Y / Z各軸5時間
0418 SHOCKS正負各3回 / 軸
05PASS機能・外観・内部確認
分類1APASS
6項目実機評価
PASS
06 / PRODUCT & INTERFACES新しい通信を、
新しい通信を、
既存設備につなぐ。新しい通信を、既存設備につなぐ。
Ethernetだけではなく、RS232/RS485やDIOなど産業設備で使われ続けるインターフェースを装備。既存設備と5Gネットワークの間をつなぎます。

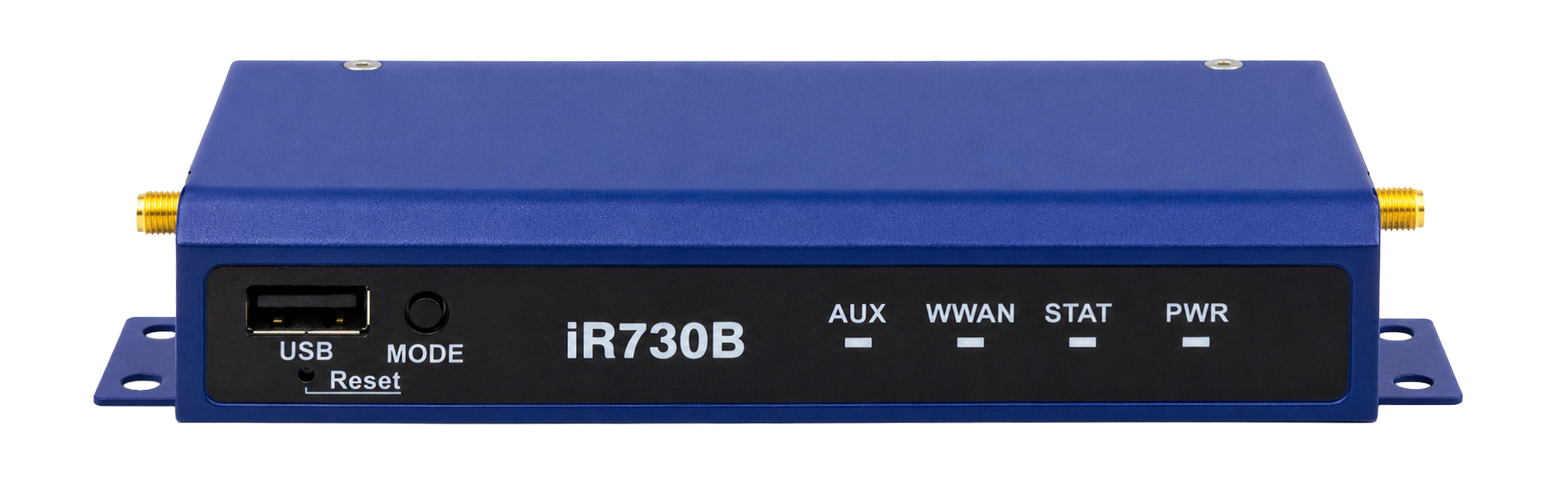

FRONT INTERFACES操作・保守・状態確認
0102030401
USB 2.0 Host ×1保守・拡張
02
RESETボタン再起動・復旧操作
03
MODEボタン動作モード操作
04
STATUS LEDsAUX / WWAN / STAT / PWR

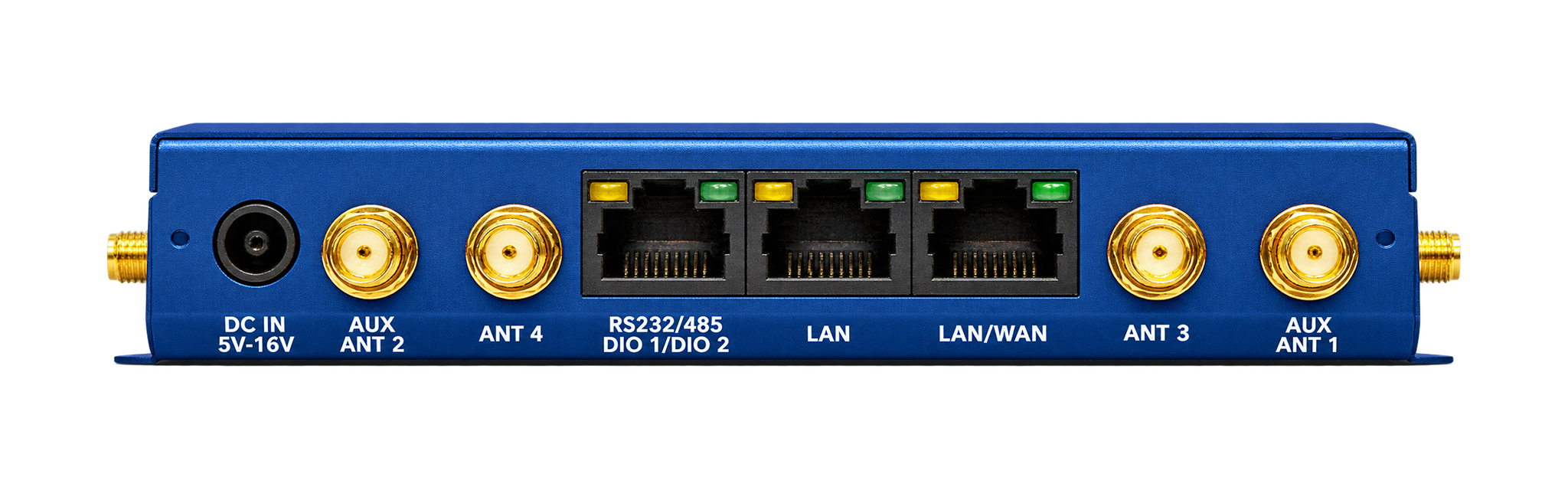

REAR INTERFACESネットワーク・産業機器接続
0102030405060708091001
DC IN5V–16V
02
AUX ANT 2AUXILIARY
03
ANT 45G / LTE
04
RS232/485DIO 1 / DIO 2
05
LAN1GbE
06
LAN/WAN1GbE
07
ANT 35G / LTE
08
AUX ANT 1AUXILIARY
09
ANT 15G / LTE
10
ANT 25G / LTE
07 / SPECIFICATIONS産業用5G Edge Gatewayを、
産業用5G Edge Gatewayを、
このサイズに。産業用5GEdge Gatewayを、このサイズに。
5G Sub-6、1GbE、産業I/Oに加え、WISE CONNECT®によるモジュール拡張に対応。お客様の用途に合わせたモジュールの搭載も可能な、コンパクトなEdge Gatewayです。
PATENT特許第7317562号（通信装置）取得iR730B Series は本特許の対象製品です。
TECHNICAL SPECIFICATIONSiR730B SERIES
01MOBILE
NETWORK
NETWORK
ModelsiR730B-001 / -002 / -101 / -102
3GPPiR730B-001 / -002 : Rel.15
iR730B-101 / -102 : Rel.16
iR730B-101 / -102 : Rel.16
Mobile NetworkUMTS / LTE / 5G Sub-6GHz
5G mmWave標準仕様には含まず
GNSS / GPSオプション（アンテナ / FW / 別途相談）
02NETWORK
Ethernet1GbE LAN × 1 / 1GbE LAN-WAN × 1
Expansion InterfaceWISE CONNECT®（型式・モジュール仕様による）
AntennaSMA connector × 6
03INDUSTRIAL
INTERFACE
INTERFACE
USBUSB 2.0 × 1
Serial / DIORS232 / RS485 / DIO1 / DIO2 × 1
Display電源LED / Status LED / WWAN LED / AUX LED
ButtonsMODEスイッチ / RESETスイッチ
04POWER &
ENVIRONMENT
ENVIRONMENT
Power InputDC 5V–16V / AC adapter: DC12V output
Size77.9 × 125 × 24.8 mm
Weight約320g（WISE CONNECT®モジュール、アンテナ、ACアダプター含む）
Power Consumption最大 約20W（5G/LTE・LAN使用時）
Operating Temperature-10℃ ～ +60℃
Storage Temperature-20℃ ～ +70℃
Humidity10% ～ 95% RH （結露なきこと）
EnvironmentJIS D1601:1995 / JIS E 4031:2013
WIRELESS WAN BANDSモデル別 工事設計認証取得済バンド
MODELUMTSLTE5G FR1 / Sub-6GHz
iR730B-001—B1 / B3 / B8 / B18 / B19 / B26 / B28 / B39 / B41 / B42n3 / n28 / n41 / n77 / n78 / n79
iR730B-002—B1 / B3 / B5 / B8n3 / n28 / n77 / n78 / n79
iR730B-101 / -102B1 / B8 / B19B1 / B3 / B8 / B18 / B19 / B26 / B28 / B39 / B40 / B41 / B42n1 / n3 / n28 / n40 / n41 / n77 / n78 / n79
※ 対応バンドは製品型式・通信仕様・認証条件により異なります。上表は製品資料に記載された工事設計認証取得済バンドを整理したものです。その他対応バンド、5G mmWave、GNSS/GPS等の詳細は個別仕様をご確認ください。
COMPACT. INDUSTRIAL. EVOLVABLE.既存設備を活かしながら、5Gへ。
