5G EDGE GATEWAY / iR800B SERIES
止まらない通信を、エッジからつくる。
5G SA/NSA、10GbE、エッジコンピューティング、そして複数回線による通信冗長化。社会インフラや産業設備に求められる高速・安定・継続性を追求した5Gエッジゲートウェイです。5G SA/NSA、10GbE、エッジコンピューティング。そして、複数回線による通信冗長化。社会インフラや産業設備に求められる高速・安定・継続性を追求した5Gエッジゲートウェイです。
iR800B5G EDGE GATEWAY
5G SA / NSARel.16 / Rel.17
10GbE × 210GbE× 2RJ-45 / SFP+
3CC CA 200MHzCarrier Aggregation
4×4 MIMOMulti-Antenna
01 / WHY iR800B
高速なだけでは、社会インフラは支えられない。
iR800Bは、5Gの高速性だけでなく、通信経路・端末状態・現場環境まで含めて「止まりにくさ」を設計します。
5G MULTI-RAT
5G対応は、高速化のためだけではない。
iR800Bは5GだけでなくLTEにも対応。DSSとリファーミングが並行して進む移行期でも、LTEと5Gの両方を活用しながらネットワーク環境の変化に対応できます。
LTE5G NR
DSSLTE / 5Gで帯域を共用
リファーミングLTE帯域を5G NRへ再配分
20205Gサービス開始
現在DSSとリファーミングが並行して進行
20305G中心のネットワークへ
LTE-ONLY RISK狭くなるLTE帯域に依存
5G MULTI-RATLTEと5Gの両方を活用
DSS + リファーミング
並行して進む5Gへの移行
5G Multi-RAT
5G中心の時代まで長期運用
10GbE × 5G
高速5Gを10GbE RJ-45 / SFP+でネットワークへ。
Multi-SIM / Multi-Link
複数SIMと独立した5G通信デバイスを組み合わせ、単一回線への依存を低減。
異常検出・自動復旧
Ping監視、定期リブートなど、通信状態を継続的に監視。
鉄道・自動車環境対応
振動・衝撃・EMCを考慮した産業用途向け設計。
02 / 10GbE × 5G
5Gの性能を、10GbEでその先へ。
高速な5Gを受け止める10GbE RJ-45とSFP+を搭載。無線区間だけでなく、その先のネットワークまで高速につなぎます。
→
→
→
1GbE BOTTLENECK → 10GbE
5Gが速くなっても、有線側で止めない。
IDY PERFORMANCE PROOF
実測が示す、1GbEを超える5G。
Anritsu MT8000Aを用いたIDY評価環境での測定結果。無線側のポテンシャルと実機スループットの両方から、10GbEの必要性を示します。
実運用条件を示すものではなく、端末・I/Fの性能評価を目的とした試験値です。
IDY 5G / LTE PERFORMANCE LAB設計するだけではない。
TEST ARCHITECTURE
5G無線から10GbEまで、一貫して評価。

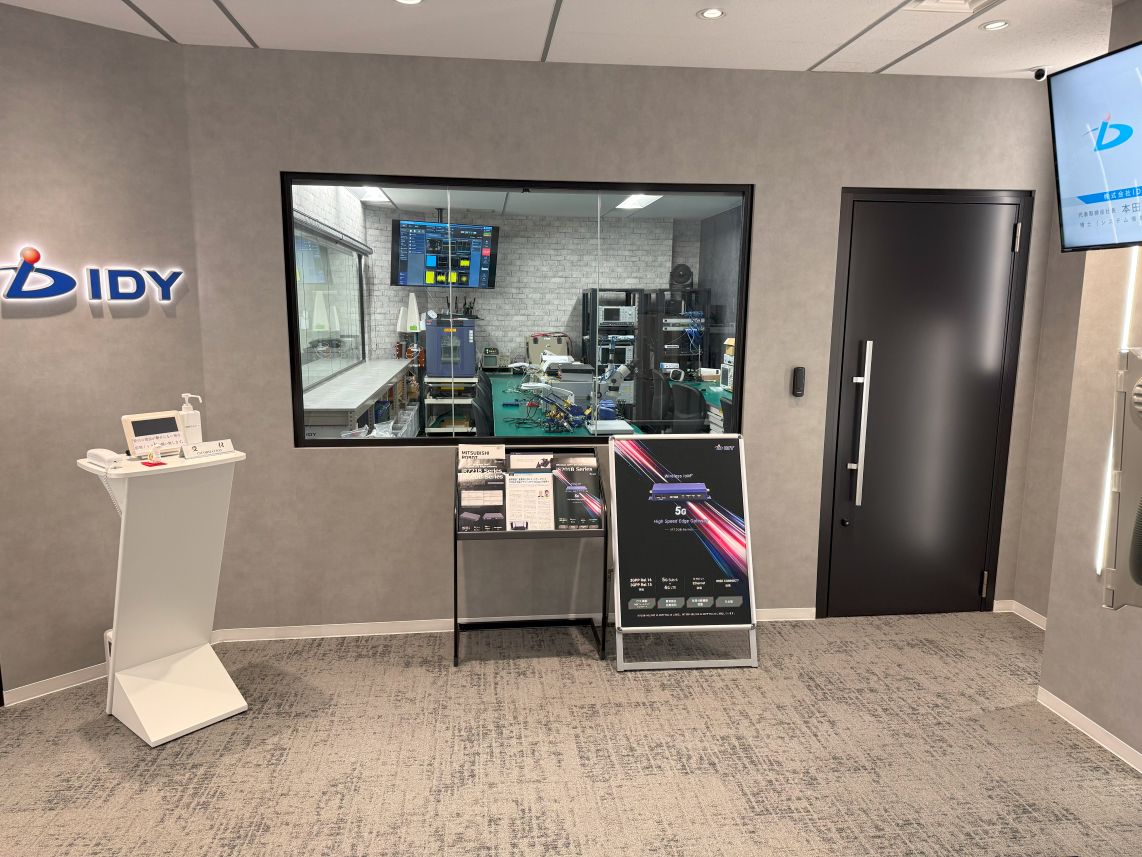

5G/LTE高速通信環境を社内に常設。疑似基地局、端末、有線I/F、計測サーバを接続し、実際のIPデータ転送性能を確認しています。
01 / 5G NETWORK5G SA n79200MHz / 4×4 MIMO
→02 / TEST SYSTEM
MT8000A5G疑似基地局
→MT8000A5G疑似基地局03 / DEVICEiR800BPCIe / USB
→04 / WIRED10GbERJ-45 / SFP+
→05 / MEASUREiperf3計測サーバ
IN-HOUSE LAB5G / LTE評価環境を常設

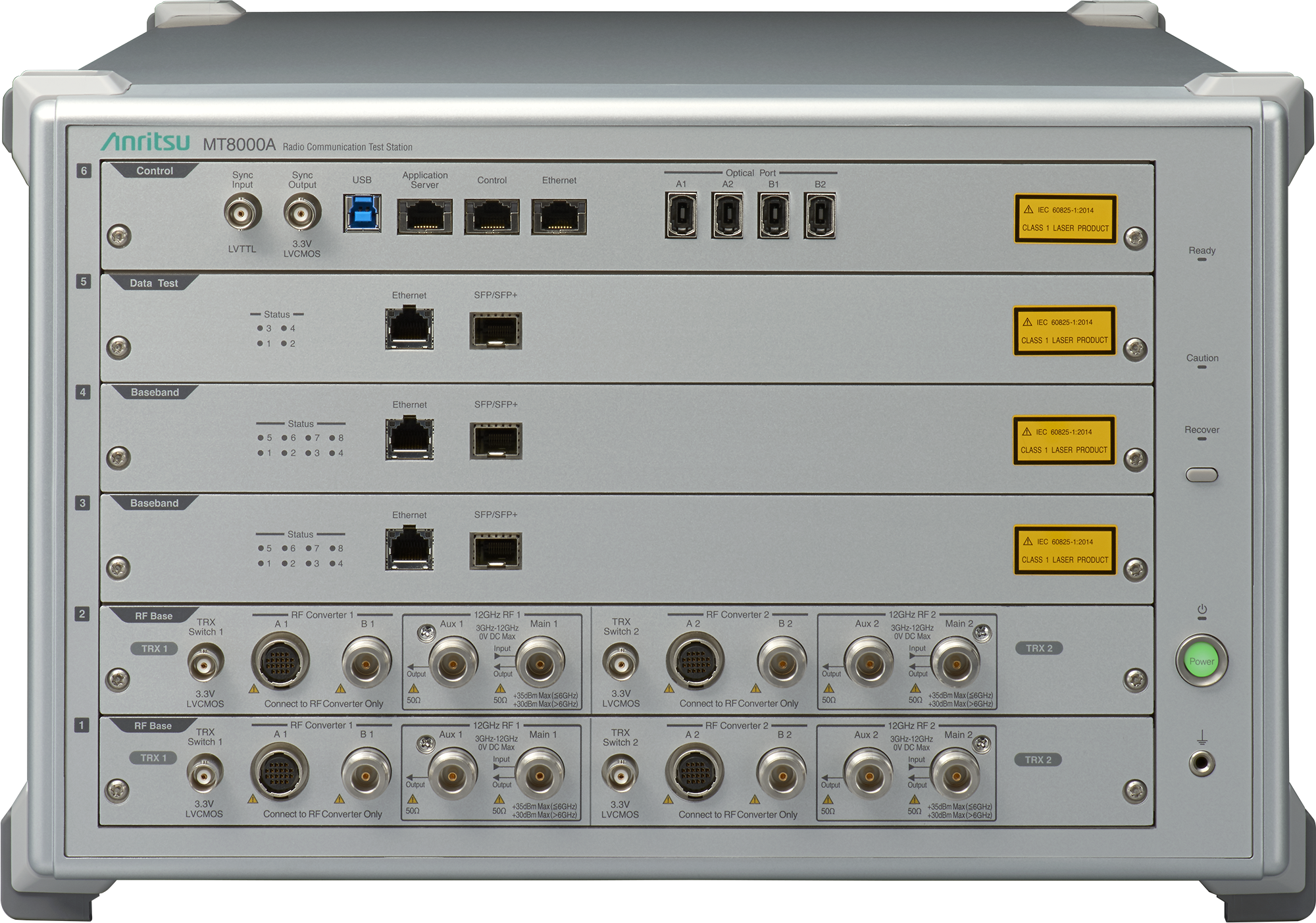

TEST EQUIPMENTAnritsu MT8000A5G評価
IP THROUGHPUT3Gbps超を実測
5G TEST SYSTEMMT8000A5G SA / NR評価

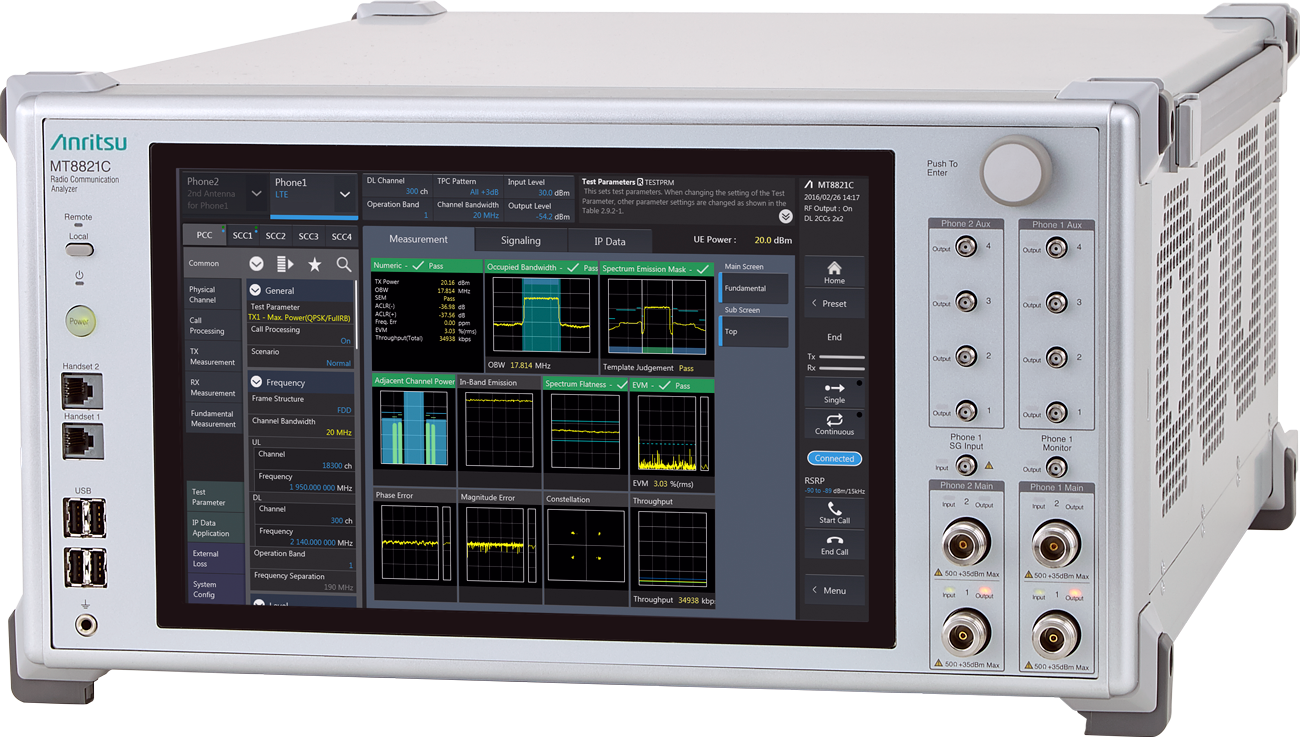

LTE TEST SYSTEMMT8821CLTE評価
MEASURED PERFORMANCE / iR800B
実測2.45Gbpsを、その先のネットワークへ。
iR800B実機でDL 2.45Gbpsを確認。1GbEの上限を超える5G性能を受け止め、その先へつなぐために、10GbE RJ-45と10GbE SFP+を装備しています。
2.45GbpsMEASURED DL
* 測定値は特定の試験条件における実測値であり、実ネットワークでの通信速度を保証するものではありません。非同期UL値は端末・インターフェースの性能評価を目的とした試験値で、実運用スケジューリングを示すものではありません。対応する最大CA構成はモデル・ネットワーク条件により異なります。
03 / NON-STOP CONNECTIVITY
通信冗長化には、レベルがある。
Dual SIMは、SIMが2枚入ることだけを意味しません。重要なのは、何回線が基地局に登録され、何回線が実際にActiveで通信できるか。iR800Bは用途に応じて冗長化レベルを選択できます。
iR800B-107 + iS201B
2つの5G回線を、常時Activeに。さらに第3の回線も、登録状態で待機。
iR800B-107にiS201BをUSB接続すると、内蔵5G通信デバイスとは独立した第2の5G通信デバイスが加わります。システム全体で3 SIM / 3 Concurrent Registration / 2 Active Linksを構成できます。
3SIM
3CONCURRENT
REGISTRATION
REGISTRATION
2ACTIVE
LINKS
LINKS
MODEL + iS201B COMPARISON
用途に合わせて選べる、2つの冗長化アーキテクチャ。
同じ3 SIM / 2 Active構成でも、内蔵SIMの基地局登録状態が異なります。SIM A / B / C は回線構成を示す論理表記で、物理SIMスロットは nanoSIM Slot 1 / Slot 2 です。
3GPP Rel.16
3 SIM / 2 Registration / 2 ActiveiR800B-102 + iS201B
iR800B-102USB 3.2DATA + POWER
iS201BiR800B-102 SIM ARegisteredActive
iR800B-102 SIM BNot Registered—
iS201B SIM C 独立5GデバイスRegisteredActive
内蔵SIM Bへ切り替える場合は基地局への再登録が必要なため、異なるネットワークへの切替には時間を要します。
3GPP Rel.17 / FN990B40
3 SIM / 3 Concurrent Registration / 2 ActiveiR800B-107 + iS201B
iR800B-107USB 3.2DATA + POWER
iS201BiR800B-107 SIM ARegisteredActive
iR800B-107 SIM BRegisteredStandby
iS201B SIM C 独立5GデバイスRegisteredActive
内蔵SIM A / Bの両方を基地局へ登録した状態で維持。Standby回線を登録済みのまま待機させ、通信継続性を高めます。
PHYSICAL CONNECTION / DATA PATH
独立した5G回線を、USB 3.2からiR800Bへ。
iS201Bは、iR800B前面にある3つのUSB 3.2ポートのいずれかへ接続します。iS201Bは独立した5G通信デバイスとしてActive動作し、そのデータ通信をiR800BがWAN回線として扱います。ルーティング・負荷分散・復旧制御を経て、背面の10GbE RJ-45 / SFP+ / 1GbE LANからシステム側へ接続します。
01 / 5G NETWORK
5G
キャリア5G / ローカル5G
→5G
02 / INDEPENDENT 5G DEVICEiS201B
iS201B独立した5G Active Link
→USB 3.2
DATA + POWER
DATA + POWER
03 / iR800B FRONTUSB 3.2 × 3
USB 3.2 × 33ポートのいずれかへiS201Bを接続
→ROUTING
LOAD BALANCE
RECOVERY
LOAD BALANCE
RECOVERY
04 / iR800B REAR
システム側へ出力
システム側へ出力SFP+10GbE RJ-451GbE LAN × 2
5G NETWORK→iS201B→USB 3.2→iR800B FRONT→iR800B REAR→10GbE / SFP+ / 1GbE LAN
04 / EDGE COMPUTING
通信するだけではなく、エッジで判断する。
Quad-core Arm Cortex-A73 1.8GHz、10GbEと豊富な外部インターフェースを搭載。映像・機器データを現場のエッジやネットワークへつなぐ基盤です。WISE CONNECT®では用途に合わせたお客様のモジュールも搭載できます。
EDGE COREArm Cortex-A73QUAD-CORE / 1.8GHz
LOCAL PROCESSING
クラウドへ送るだけでなく、現場側で処理する。
iR800Bは通信ゲートウェイに演算処理と産業I/Fを統合。現場機器から受けたデータをエッジ側で扱い、必要な情報を5G / 10GbEネットワークへつなぐ基盤として活用できます。
EDGE ARCHITECTURE
現場データを、エッジからネットワークへ。
産業機器との接続、エッジ処理、高速ネットワーク接続を1台に集約します。
01 / FIELDCAMERA / SENSOR設備・機器・映像
→02 / iR800BCOLLECTUSB / Serial / LAN / DIO
→03 / EDGEPROCESSArm Cortex-A73
→04 / NETWORK5G / 10GbE高速・大容量伝送
→05 / CLOUDCONTROL / CLOUD監視・システム連携
通信処理だけでなく、現場側でのデータ処理に活用できる演算基盤。
エッジで扱う大容量データを、その先の高速ネットワークへ接続。
USB 3.2、RS232 / RS485、DIOなどで産業機器と接続。
Wi-Fi 6はWISE CONNECT®のWi-Fiモジュールを装着して利用。Bluetooth 5.2とGNSSにも対応します。
EDGE COMPUTINGすべてをクラウドへ送る↓現場で処理して、必要な情報をつなぐ
05 / MISSION CRITICAL USE CASES
現場で見えた課題から、「止まらない通信」をつくる。
5Gを産業の現場へ導入してきたからこそ、見えてきた課題がある。iR800Bは、その経験を次の通信インフラへつなげます。
NETWORK TRANSITIONLOCAL 5G → CARRIER 5G
01 / RAILWAY & MOBILITY
駅から駅へ。ネットワークが変わっても、止めない。
駅構内のローカル5Gと駅間のキャリア5Gなど、移動に伴って通信環境が変化する現場へ。複数ネットワークを活用する設計で、切替時の通信断を短くすることを目指します。
5G MULTI-RATMULTI-SIMFAST SWITCHING
iR800B-107 + iS201B3 SIM / 3 REG / 2 ACTIVE
02 / BROADCAST & VIDEO
映像は高速に。通信は、止めない。
大容量の映像伝送では、速度だけでなく回線障害への備えも重要です。iR800B-107とiS201Bを組み合わせ、異なるモバイル回線による2 Active Linksの冗長構成へ。
5G UPLINKMULTI-SIM10GbEREDUNDANCY
END-TO-END RTT / MEASURED9.5 ms
03 / INDUSTRIAL & ROBOTICS
5Gを、つなぐだけで終わらせない。
ローカル5G環境で、iR800Bを含むEnd-to-End通信の往復遅延 約9.5msを実測。10GbEとEdge Computingを組み合わせ、ロボット・遠隔制御への適用を見据えた低遅延通信を追求します。
5G SAURLLCCONFIGURED GRANTNETWORK SLICING
特定のローカル5G試験環境における実測値。通信性能を保証するものではありません。
RESILIENT CONNECTIVITYFIXED + MOBILE
04 / BUSINESS CONTINUITY
主回線が止まっても、業務を止めない。
固定回線障害時にもモバイルバックアップによって業務を継続してきた現場経験。その考え方を、5G Multi-RAT、Multi-Carrierへ発展させ、重要拠点の通信継続を支えます。
FIXED LINE5G BACKUPMULTI-CARRIERFAILOVER
FIELD EXPERIENCE → PRODUCT PHILOSOPHYだから、iR800Bをつくった。
06 / INDUSTRIAL RELIABILITY
速いだけでは、社会インフラには使えない。
通信性能だけではなく、振動・衝撃、温度、電磁環境、電源変動まで。iR800Bは、社会インフラで使うための信頼性を実機試験で積み重ねています。
VIBRATION ENDURANCE5 HOURS × 3 AXES
RAILWAY / JIS E 4031:2013 CLASS 1A
鉄道車両環境を想定した、振動・衝撃試験。
X・Y・Zの3軸で振動機能試験、各軸5時間の振動耐久試験、衝撃試験を実施し、すべてPASS。輸送・取扱を想定した30G / 18msの衝撃試験も実施しています。
X / Y / ZFUNCTION TESTSHOCK TESTPASS
30G / 18msTRANSPORT & HANDLING SHOCK
VIBRATION TEST3.0G35–400 Hz
AUTOMOTIVE / JIS D 1601:1995車載環境を見据えた、
車載環境を見据えた、
3軸振動試験。
分類1A / 1B / 2A / 2B、振動加速度段階30で評価。3.0Gの振動機能・耐久試験をX・Y・Z各軸で実施し、試験後の機能・外観・内部検査までPASSしています。
1A / 1B / 2A / 2BX / Y / Z3.0GPASS
TESTED WHILE CONNECTED
揺らすだけではない。通信させながら、試す。
LTE CONNECTION試験中の通信スループットを常時監視
Wi-FiPingによる無線通信の応答を監視
RS232C連続ループバックでI/O通信を監視
AFTER TEST機能・外観・筐体内部まで確認
ENVIRONMENTAL & ELECTRICAL RELIABILITY
保証範囲の内側だけでなく、その先まで実機で確かめる。
温度・電磁耐性・不要輻射・電源変動まで、実際の通信機器として動作させながら評価。仕様値だけでは見えない現場での信頼性を確認しています。
OPERATING SPECIFICATION-10℃ ～ +60℃
→VERIFICATION RANGE-20℃ ～ +70℃
動作保証温度を上下10℃超える範囲まで実機で評価。7温度点で各インターフェースを確認し、低温・高温からの起動動作も検証しています。
7 TEMPERATURE POINTS / POWERED TEST / PASSESD80MHz–6GHz / 3V/mEFT / BURSTSURGECONDUCTED RFPOWER DISTURBANCE
ESD、放射イミュニティ、EFT/Burst、Surge、伝導イミュニティ、電源変動を実機で評価。通信状態も監視しながら各試験を確認しています。
IEC 61000-4 SERIES30MHz–6GHz RADIATED150kHz–30MHz CONDUCTED1GbE VERIFIED10GbE VERIFIED
放射・伝導エミッションを評価し、1GbEだけでなく10GbE接続時も確認。高速インターフェースを実装した状態でClass Bをクリアしています。
VCCI-CISPR 32:2016 CLASS BVOLTAGE DIPINTERRUPTIONVOLTAGE VARIATIONRECOVERY VERIFIED
電圧ディップ・瞬時停電・電圧変動まで評価。瞬時停電後は再起動し、通信・I/Oが正常に復帰することまで確認しています。
IEC 61000-4-11QUALITY / MANUFACTURINGMADE IN JAPAN
性能だけでなく、現場で使い続けるための信頼性まで。産業用途を見据えた実機評価と国内製造。
07 / PRODUCT & INTERFACES
高速通信と産業機器をつなぐ、豊富なI/F。
前面にはUSB 3.2やSIMスロットなど、通信拡張・保守に必要なインターフェースを集約。背面には10GbE、SFP+、1GbE LAN、シリアルI/Fなど、システム接続に必要な端子を装備しています。
FRONT INTERFACES通信拡張・保守
1234501USB 3.2 Host ×3
02microSD
03RESETボタン
04MODEボタン
05nanoSIMスロット ×2

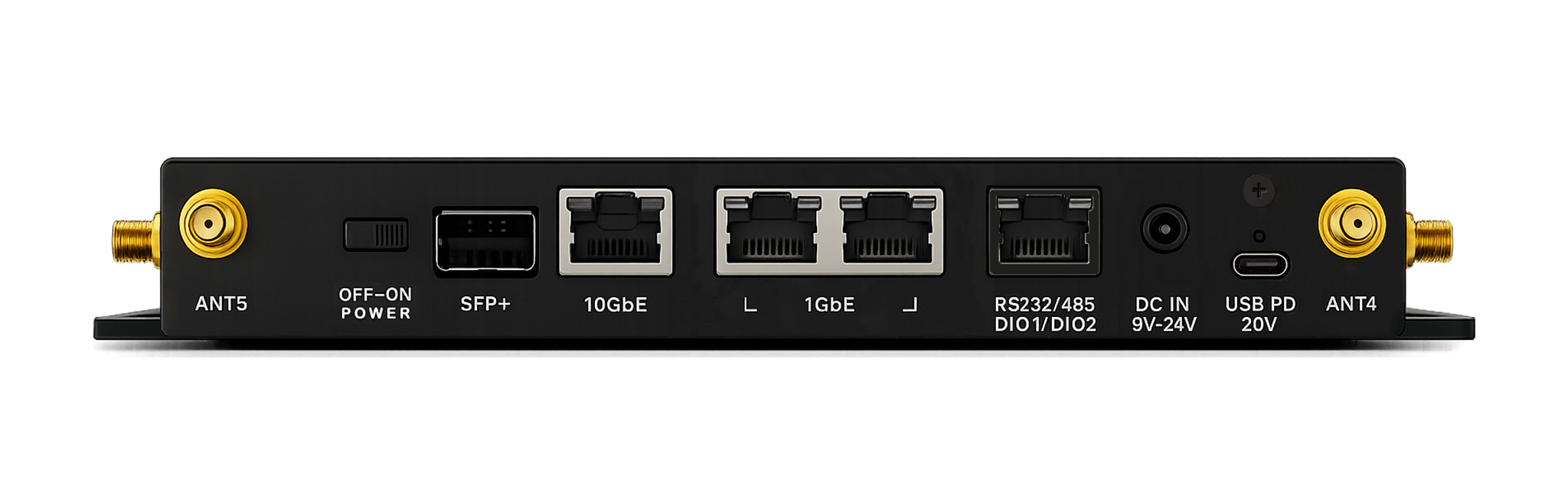

REAR INTERFACES高速ネットワーク・産業機器接続
67891006SFP+ / 10GBase-R
0710GbE RJ-45
081GbE LAN ×2
09RS232 / RS485 + DIO ×2
10DC IN 9–24V / USB PD
ANT4 / ANT5電源スイッチ
ANTENNA OPTIONS
用途に合わせて選べる
アンテナラインナップ。
iR800Bは本体のSMAコネクタに外部アンテナを接続して使用できます。設置環境や用途に応じて、IDYの豊富なアンテナラインナップから最適な構成を選択できます。
iR800BSMA外部アンテナ接続
ANTENNA LINEUP設置環境に最適化用途・周波数・設置条件に応じて選択
08 / SPECIFICATIONS
産業用5G Edge Gatewayを、この一台に。産業用5GEdge Gatewayを、この一台に。
5G、10GbE、Edge Computing、産業I/O。iR800Bは、高速通信だけでなく、産業現場で必要となる接続性と拡張性を一台に統合しています。5G、10GbE、Edge Computing、産業I/O。iR800Bは、高速通信だけでなく、産業現場で必要となる接続性と拡張性を一台に統合しています。
PATENT特許第7317562号（通信装置）取得iR800B Series は本特許の対象製品です。
TECHNICAL SPECIFICATIONSiR800B SERIES
01MOBILE
NETWORK
NETWORK
3GPPiR800B-101 / -102 : Rel.16
5G NR CAiR800B-101 : 2CC CA / 120MHz
iR800B-102 : 3CC CA / 200MHz
iR800B-102 : 3CC CA / 200MHz
LTE BandsB1 / B3 / B8 / B18 / B19 / B26 / B28 / B39 / B40 / B41 / B42
5G NR Bandsn1 / n3 / n28 / n40 / n41 / n77 / n78 / n79
MIMODL 4 × 4 MIMO / UL 2 × 2 MIMO
5G ModeSA / NSA / Sub-6
SIMnanoSIM × 2
02NETWORK
10GbESFP+ × 1 / RJ-45 × 1
1GbERJ-45 × 2
Wireless LANWi-Fi 6（WISE CONNECT® Wi-Fiモジュール装着時）
BluetoothBluetooth 5.2
Expansion InterfaceWISE CONNECT®
03EDGE &
INTERFACE
INTERFACE
CPUArm Cortex-A73 Quad-core / 1.8GHz
USBUSB 3.2 Host × 3
StoragemicroSD
Industrial I/ORS232 / RS485 / DIO × 2
PositioningGNSS
04POWER &
ENVIRONMENT
ENVIRONMENT
Power InputDC IN / USB PD
Operating Temperature-10℃ ～ +60℃
Railway VibrationJIS E 4031:2013 / Classification 1A
Automotive VibrationJIS D 1601:1995
PERFORMANCE. REDUNDANCY. RELIABILITY.産業通信に必要なものを、一台へ。
